Das NoblePro® E8s Laufband bietet eine beeindruckende Auswahl an Funktionen, die Ihr Training zu Hause effektiver und angenehmer machen. Wenn Sie nicht trainieren, lässt sich das Laufband platzsparend zusammenklappen.
Base Modell Nr
NPE78859E8b
Bildschirm Modell Nr
NPE78857E8ss
NoblePro Ltd übernimmt keine Verantwortung für Personen- oder Sachschäden, die durch dieses Produkt oder durch dessen Verwendung entstehen.
(A) Bildschirm
(B) Fach
(C) Speicherung
(D) Konsole
(E) Aufrechter Pfosten
(F) Fußreling
(G) Riemeneinstellschrauben
(H) Laufband
(I) Herzfrequenzgriffe
(J) Bedienfeld
| Maximales Benutzergewicht | 135 kg / 297 lbs |
|---|---|
| Abmessungen (L x B x H) | Gefaltet: 1300 x 860 x 1530 mm Ausgeklappt: 1880 x 860 x 1430 mm |
| Lauffläche | 1500 x 520 mm / 59 x 20,5 Zoll |
| Geschwindigkeitsbereich | 0 - 20 km/h |
| Neigung | 0 - 16% |
| Maschinengewicht | Nettogewicht: 105 kg (231 lbs) / Bruttogewicht: 115 kg (253 lbs) |
(1) Grundrahmen
(2) Konsolenpfosten x 2
(3) Konsolenrahmen
(4) Bildschirm
(5) Linke und rechte Pfosten
(6) Sicherheitsschlüssel
(7) Montagesatz
| Beschreibung | Menge |
|---|---|
| 1. M10*16 Schrauben | 6 |
| 2. Ø10 Unterlegscheiben | 14 |
| 3. M8*16 Schrauben | 2 |
| 4. Ø8 Unterlegscheiben | 2 |
| 5. ST 4.2*13 Schrauben | 6 |
| 6. M10*30 Schrauben | 4 |
| 7. M10*45 Schrauben | 4 |
| 8. M5*10 Schrauben | 4 |
| 9,5-mm-Inbusschlüssel | 1 |
| 10. 6-mm-Inbusschlüssel | 1 |
| 11.Sternschraubendreher | 1 |
1. Registrieren Ihr Produkt.
2. Wenn Sie sich nicht online registrieren können, senden Sie bitte ein technisches Ticket mit Technischer Support von NoblePro für Unterstützung
3. Identifizieren Sie das Signalkabel (163), das sich im Grundrahmen (93) befindet.
Führen Sie den Draht wie angegeben durch die Öffnung im Grundrahmen (1).
Identifizieren Sie anschließend den rechten Pfosten (161). Lassen Sie eine zweite Person den rechten Pfosten in die Nähe des Grundrahmens (2) halten.
Anschließend das Signalkabel in den rechten Pfosten einführen und dabei am oberen Ende des Kabelbinders (3) ziehen. Den rechten Pfosten in den Grundrahmen einsetzen.
Achten Sie darauf, keine Kabel einzuklemmen.
4. Befestigen Sie den rechten Pfosten locker mit 2 x M10*45 (164) und 2 x M10*30 (167) Schrauben mit einer Unterlegscheibe (166) am Grundrahmen.
Setzen Sie den linken Pfosten in den Grundrahmen ein.
Anschließend den Pfosten mit 2 x M10*45 (164) und 2 x M10*30 (167) Schrauben mit Unterlegscheibe (166) locker am Grundrahmen befestigen.
5. Suchen Sie das Signalkabel (C) der Konsole auf der Rückseite der Konsole auf der rechten Seite des Konsolenrahmens. Verbinden Sie das Signalkabel (C) mit dem Kommunikationskabel (163).
Platzieren Sie den Konsolenrahmen über den Pfosten.
Hinweis: Achten Sie darauf, den Draht nicht zu quetschen; er sollte frei von Kanten sein.
6. Verwenden Sie 6 x M10*16 (187) Schrauben mit einer Unterlegscheibe (189), um die Pfosten an der Konsole zu befestigen.
Ziehen Sie alle Schrauben leicht an, bis alle Schrauben ausgerichtet sind.
Anschließend alle Schrauben in Schritt 4 und 6 festziehen.
7. Führen Sie die Schirmanschlussdrähte (A, B und C) durch die Öffnung im Montagewinkel (1).
Befestigen Sie den Bildschirm mit 4 x M5*10 (8) Schrauben an der Montagehalterung.
8. Platzieren Sie die Konsolenbildschirmeinheit auf der Konsolenbasis. Verbinden Sie die Konsolenanschlüsse A mit A, B mit B und C mit C.
9. Befestigen Sie die Bildschirmbaugruppe der Konsole mit 2 Schrauben M8*16 (182) und Unterlegscheiben (183) an der Konsolenbasis.
10.Befestigen Sie die Bildschirmabdeckung mit 2 x ST 4.2*13 (234) Schrauben an der Rückseite des Bildschirms.
11.Setzen Sie die Grundrahmenabdeckungen (123/124) auf.
Die Abdeckungen werden mit den Schrauben 4 x ST 4,2*13 (125) am Grundrahmen befestigt.
12. Entfernen Sie die Verriegelungsplatte (1), die den Grundrahmen in der unteren Position sichert.
13. Stellen Sie unbedingt sicher, dass alle Teile vor der Benutzung des Laufbandes festgezogen sind. Es empfiehlt sich, eine Schutzmatte unter das Laufband zu legen und es nicht auf eine rutschige, unebene Fläche zu stellen.
Die bereitgestellten Werkzeuge können auch verwendet werden für Wartung des Laufbandes.
Um eine Beschädigung des Laufbands zu vermeiden, stellen Sie die Neigung auf Null, bevor Sie das Laufband zusammenklappen.
Ziehen Sie dann den Schlüssel ab und ziehen Sie das Netzkabel heraus.
1. Halten Sie die Endabdeckungen des Laufbandes fest.
Halten Sie den Rahmen nicht an den seitlichen Kunststoffschienen fest.
2. Beugen Sie die Beine und halten Sie den Rücken gerade.
3. Heben Sie den Rahmen an, bis der Kicker in der Lagerposition einrastet.
Stellen Sie sicher, dass der Kicker einrastet.
Legen Sie zum Schutz des Bodens oder Teppichs eine Matte unter das Laufband. Schützen Sie das Laufband vor direkter Sonneneinstrahlung.
Wir haben ein hilfreiches Video Hier Informationen zum Zusammenklappen und Bewegen Ihres Laufbands.
Ich frage mich, wie Lagern Sie Ihr Laufband am besten zu Hause? Wir haben ein paar praktische Tipps für Sie.
1. Schieben Sie das obere Ende des Rahmens nach vorne und drücken Sie gleichzeitig leicht mit dem Fuß auf den oberen Teil des Kickers.
2. Während Sie mit dem Fuß auf den Kicker (1) drücken, senken Sie den Rahmen langsam etwas ab.
3. Treten Sie zurück und lassen Sie den Rahmen langsam von selbst auf den Boden sinken
1. Bringen Sie das Laufband in die zusammengeklappte Position, bevor Sie versuchen, es zu bewegen.
2. Heben Sie die Rückseite des Laufbandes leicht an, bis das Transportrad einrastet.
Achten Sie darauf, dass der Verriegelungsriegel (2) in der Aufbewahrungsposition eingerastet ist.
3. Halten Sie die Lenkstange (3) mit beiden Händen fest und bewegen Sie das Laufband auf den Transportrollen (4).
Ziehen Sie nicht am Rahmen und bewegen Sie das Laufband nicht über unebene Flächen.
Wir haben ein hilfreiches Video Hier Informationen zum Zusammenklappen und Bewegen Ihres Laufbands.
Das Laufband kann durch plötzliche Spannungsschwankungen in Ihrem Hausstromnetz beschädigt werden. Spannungsspitzen, Spannungsspitzen und Störgeräusche können durch Witterungseinflüsse oder das Ein- und Ausschalten anderer Geräte entstehen. Um das Risiko einer Beschädigung des Laufbandes zu verringern, verwenden Sie einen Überspannungsschutz, der die Anforderungen der Normen UL 1449 oder BS 1363 erfüllt oder übertrifft. Der Überspannungsschutz muss für 240 Volt Wechselstrom und mindestens 13 Ampere ausgelegt sein.
Die Verwendung eines nicht ordnungsgemäß funktionierenden Überspannungsschutzes kann zu Schäden am Steuerungssystem des Laufbands und zu schweren Verletzungen der Benutzer führen.
Das Laufband muss geerdet sein. Im Falle einer Fehlfunktion oder eines Ausfalls bietet die Erdung dem elektrischen Strom den Weg des geringsten Widerstands und verringert so das Risiko eines Stromschlags.
Stecken Sie das Netzkabel in einen Überspannungsschutz und stecken Sie den Überspannungsschutz in eine geeignete Steckdose, die ordnungsgemäß installiert und gemäß allen örtlichen Vorschriften und Bestimmungen geerdet ist.
Die Steckdose muss an einen Stromkreis mit einer Nennspannung von 240 Volt angeschlossen sein, der 16 oder mehr Ampere übertragen kann.
Um eine Überlastung des Stromkreises zu vermeiden, schließen Sie keine anderen elektrischen Geräte, mit Ausnahme von Geräten mit geringem Stromverbrauch wie z. B. Handy-Ladegeräten, an den Überspannungsschutz oder eine Steckdose im selben Stromkreis an.
Wenn Sie dies nicht tun, können Sie die Konsolenanzeigen oder andere elektrische Komponenten beschädigen.
Stecken Sie das Netzkabel in die Steckdose und in den Stromeingang des Laufbandes (1).
Suchen Sie als Nächstes den Netzschalter am Laufbandrahmen in der Nähe des Netzkabels.
Drücken Sie den Netzschalter in die Position „Ein“.
Der Sicherheitsschlüssel (1) stoppt das Laufband, wenn er nicht angeschlossen ist. Stecken Sie den Schlüssel wie angegeben in die Konsole und befestigen Sie den Clip (2) sicher an Ihrer Kleidung.
WICHTIG: Das Laufband funktioniert nicht, wenn der Sicherheitsschlüssel nicht in der Konsole steckt.

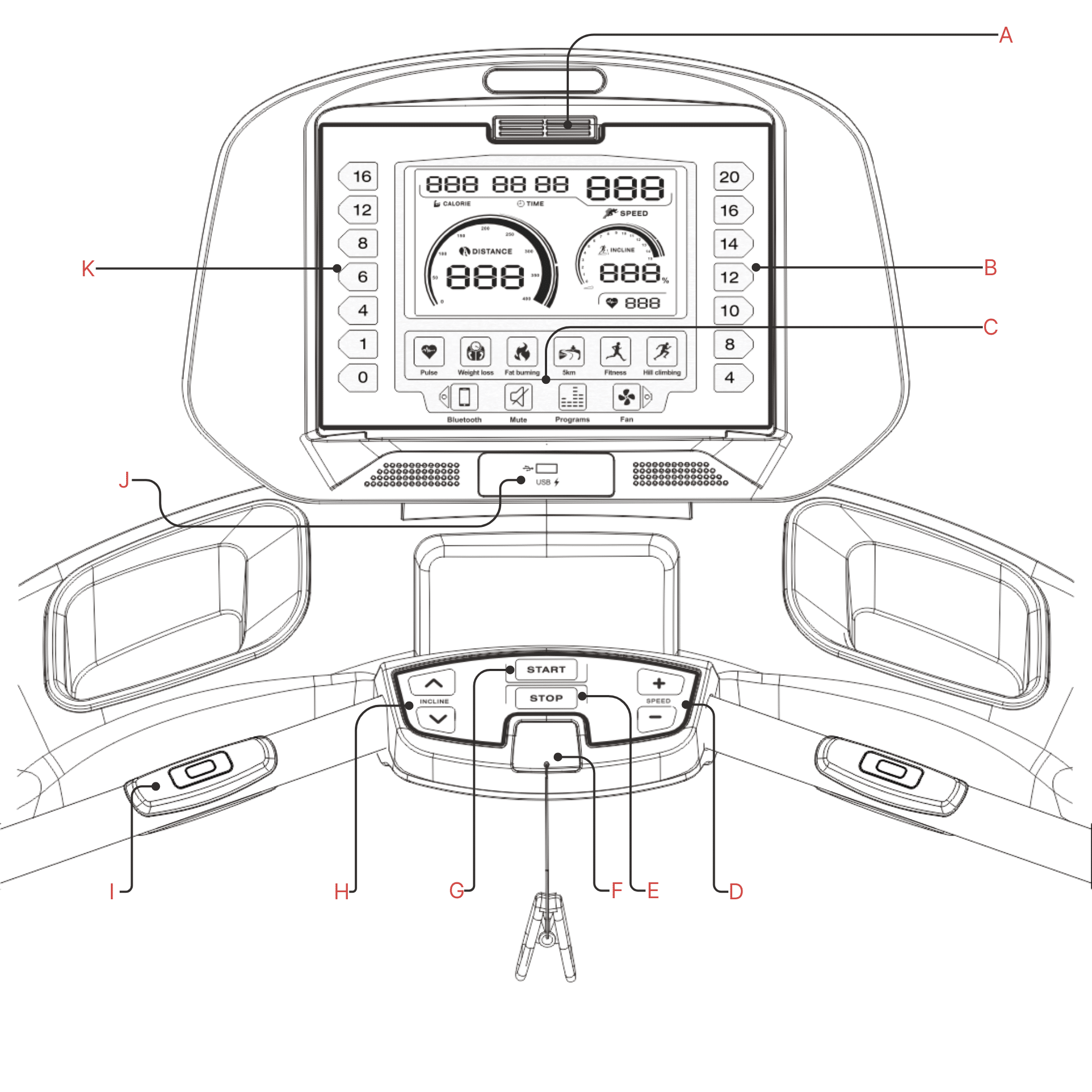

(A) Ventilator
(B) Schnelltasten
(C Schnellsteuerung
(D) Geschwindigkeitsregelung
(E) Stopp
(F) Sicherheitsschlüssel
(G) Start
(H) Neigungssteuerung
(I) Herzfrequenzgriff
(J) USB-Anschluss
(K) Neigungstasten
(1) Impuls
(2) Gewichtsverlust
(3) Fettverbrenner
(4) 5 km
(5) Bergsteigen
(6) Fitness
(7) Trainingsprogramm
(8) Bluetooth
(9) Ton EIN/AUS
(10) Ventilator
Die E8s können mit einer Vielzahl von Fitness-Apps / Plattformen verbunden werden, z. B. Zwift, um Ihr Trainingserlebnis zu verbessern durch BluetoothDas Laufband E8s verwendet FTMS Bluetooth um eine Verbindung zu Ihren Geräten herzustellen. Sie können entweder eine direkte Verbindung zu diesen Apps herstellen oder über Kinni FitCast.
Das E8s kann mit verschiedenen Geräten verbunden werden, die Ihr Training verbessern. Jedes Laufbandmodell verfügt über unterschiedliche Anschlussmöglichkeiten für externe Geräte. Weitere Informationen finden Sie in der Bluetooth-Übersicht. Hier.
Das Laufband verfügt über integrierte Herzfrequenzmesser an den Handgriffen. Bitte entfernen Sie vor Gebrauch die Schutzfolie von den Handgriffen. Für eine möglichst genaue Herzfrequenzmessung halten Sie sich an den Handläufen fest und vermeiden Sie Bewegungen für mindestens 15 Sekunden.
NoblePro ® Elite 8s verfügt über zielorientierte Trainingsprogramme, mit denen Benutzer ein Zeit-, Distanz- oder Kalorienziel für eine Sitzung festlegen können.
Zielzeit
Zielentfernung
Zielkalorien
Das NoblePro ® Elite 8s verfügt über mehrere vordefinierte Trainingsprogramme P01-P12. Die Programme können über die Trainingsprogramm- oder Schnellauswahltasten ausgewählt werden.
Wenn die Geschwindigkeits- oder Neigungseinstellung für Ihren Geschmack zu hoch oder zu niedrig ist, können Sie die Einstellung manuell überschreiben, indem Sie die Tasten SPEED+/- oder INCLINE +/- drücken.
Das NoblePro ® Elite 8s wird mit mehreren benutzerdefinierten Trainingsprogrammen U01-U03 geliefert.
Drücken Sie die Taste TRAINING PROG und wählen Sie mit den Tasten SPEED +/- ein Programm aus. Die Programme werden auf der Konsole neben dem Bildschirm grafisch dargestellt. Stellen Sie die Zielzeit mit der Taste SPEED +/- ein.
Das NoblePro ® Elite 8s verfügt über ein Zielherzfrequenz-Trainingsprogramm, das die Geschwindigkeit und Neigung des Laufbands anpasst, um die Herzfrequenz des Benutzers an den vom Benutzer eingegebenen Zielherzfrequenzbereich anzupassen.
Hinweis: Damit dieses Programm funktioniert, muss der Benutzer die Herzfrequenz-Pulssensoren des Laufbands oder einen kompatiblen Herzfrequenzmonitor verwenden, um Herzfrequenzmessungen durchzuführen.
Bitte reinigen Sie das Laufband regelmäßig und halten Sie das Laufband sauber und trocken.
1. Drücken Sie zunächst den Netzschalter in die Position „OFF“ und ziehen Sie das Netzkabel ab.
2. Wischen Sie die Außenteile des Laufbands mit einem feuchten Tuch und etwas milder Seife ab.
WICHTIG: Sprühen Sie keine Flüssigkeiten direkt auf das Laufband.
3. Um Schäden an der Konsole zu vermeiden, halten Sie Flüssigkeiten von der Konsole fern.
4. Trocknen Sie das Laufband anschließend gründlich mit einem weichen Handtuch ab.
Der Wartungsplan bietet Informationen darüber, wann Ihre nächsten Wartungskontrollen erforderlich sind.
Das Laufband ist mit einem Hochleistungs-Silikonschmiermittel geschmiert, um die Reibung zwischen Laufband und Trittbrett zu verringern. Bei unzureichender Schmierung läuft das Band nicht reibungslos.
1. Entfernen Sie den Sicherheitsschlüssel und ZIEHEN SIE DAS NETZKABEL AUS DER STECKERHAUSE.
2. Fahren Sie mit dem Finger über die Unterseite des Riemens. Wenn sich keine Schmiermittelrückstände auf Ihrem Finger befinden, ist Schmierung erforderlich.
3. Um das Laufband zu schmieren, ziehen Sie den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL AUS.
4. Heben Sie das Laufband in der Mitte des Trittbretts an.
5. Geben Sie 15 ml Laufband-Silikonschmiermittel auf beide Seiten des Laufbands und möglichst nahe an der Bandmitte.
6. Schalten Sie das Laufband im Easy-Start-Modus ein und lassen Sie es 10 Minuten lang mit 12 km/h laufen.
7. Wiederholen Sie den Vorgang, bis sich ein gleichmäßiger Schmierfilm auf dem Laufband befindet.
Lesen Sie unseren Support-Artikel zur Bandschmierung Hier.
Wenn das Laufband nicht mittig sitzt, entfernen Sie den Sicherheitsschlüssel und ZIEHEN SIE DAS NETZKABEL AUS.
Wenn das Laufband nach links verschoben (von hinten gesehen), verwenden Sie den 6-mm-Inbusschlüssel, um die linke Spannrollenschraube ½ Umdrehung im Uhrzeigersinn; wenn das Laufband nach rechts verschoben (von hinten gesehen), drehen Sie die rechte Spannrollenschraube eine halbe Umdrehung im Uhrzeigersinn.
Stecken Sie anschließend das Netzkabel ein, stecken Sie den Sicherheitsschlüssel ein und lassen Sie das Laufband einige Minuten laufen. Wiederholen Sie den Vorgang, bis das Laufband zentriert ist.
Wenn das Laufband beim Begehen rutscht, ziehen Sie zuerst den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL AUS DER STECKERSCHEIBE.
Mit dem 6 mm Inbusschlüssel drehen beide Spannrollenschrauben eine ¼ Umdrehung im Uhrzeigersinn bis Sie jede Kante des Laufbandes 8 bis 10 cm vom Trittbrett abheben können.
Achten Sie darauf, dass das Laufband zentriert ist. Stecken Sie anschließend das Netzkabel ein, stecken Sie den Sicherheitsschlüssel ein und laufen Sie vorsichtig einige Minuten auf dem Laufband. Wiederholen Sie den Vorgang, bis das Laufband ausreichend gespannt ist.
1. Um das Laufband zu lösen, ziehen Sie zuerst den Schlüssel ab und ZIEHEN SIE DAS NETZKABEL AUS.
2. Dann mit dem Sechskantschlüssel beide Spannrollenschrauben ein ¼ Umdrehung gegen den Uhrzeigersinn bis Sie jede Kante des Laufbandes 3 bis 4 Zoll anheben können (8 bis 10 cm) vom Laufbrett. Achten Sie darauf, dass das Laufband zentriert bleibt.
3. Schließen Sie dann das Netzkabel an, stecken Sie den Sicherheitsschlüssel ein und lassen Sie das Laufband einige Minuten laufen.
4. Wiederholen Sie den Vorgang, bis das Laufband richtig gespannt ist.
| Ausgabe | Mögliche Ursachen | Lösung |
|---|---|---|
| Das Laufband lässt sich nicht einschalten | A Keine Stromversorgung | Stecken Sie das Netzkabel ein |
| B Sicherheitsschlüssel nicht erkannt | Sicherheitsschlüssel einstecken | |
| C Fehlerhafter Kommunikationsschaltkreis | Überprüfen Sie das Bedienfeld und die Kommunikationskabel | |
| D Laufband-Netzschalter in Position „OFF“ | Drehen Sie den Netzschalter in die Position „ON“ | |
| E Durchgebrannte Sicherung | Ersetzen Sie die Sicherung | |
| Der Konsolenbildschirm zeigt nichts an | Das Netzkabel ist nicht angeschlossen | Schließen Sie das Netzkabel an und überprüfen Sie die Steckdose |
| B Der Netzschalter steht auf der Position „OFF“ | Drehen Sie den Netzschalter in die Position „ON“ | |
| C Stromüberlastung oder beschädigter Treiber | Drücken Sie den Überlastschutzknopf. Ersetzen Sie den Treiber | |
| D Kommunikationskabel defekt | Ersetzen Sie das Kommunikationskabel | |
| E Digitaluhr ist beschädigt | Ersetzen Sie die Digitaluhr | |
| F (LCD)-Hintergrundbeleuchtung ist nicht hell | Hintergrundbeleuchtung anpassen, ersetzen oder reparieren | |
| Auf der Laufbandanzeige fehlen Zeichen | A Ein Problem mit den Displayanschlüssen | Reparieren oder ersetzen Sie das Display |
| B Das Display ist nicht fest in seiner Position und rutscht herum | Reparieren oder ersetzen Sie die Spreizung | |
| C Fehlerhafter Anzeigetreiber-IC | Reparieren oder ersetzen Sie den Anzeigetreiber-IC | |
| Laufband-Laufband läuft nicht reibungslos | Ein übermäßiger Widerstand im Übertragungssystem | Getriebeteile einstellen und/oder entsprechend schmieren |
| B Laufgurt ist zu eng | Laufgurt lösen | |
| C Der Laufgurt ist zu locker | Laufgurt festziehen | |
| D Drehmomentanforderungen zu klein oder zu hoch | Stellen Sie das Drehmomentpotentiometer entsprechend ein | |
| E Mangelnde Schmierung des Laufbandes | Schmieren Sie das Laufband gemäß den Anweisungen in der Bedienungsanleitung | |
| F Motorriemen rutscht | Den Motorriemen festziehen | |
| G Überschmierung | Überschüssige Schmierung am Lauf- und Antriebsriemen entfernen | |
| Statischer Schock | Statische Elektrizität wird nicht geerdet | Stellen Sie sicher, dass die Erdung des Steckers gut ist |
| B Beim Training verwendete Kleidung mit hoher statischer Aufladung | Tragen Sie beim Training Kleidung aus Naturmaterialien | |
| Summendes Geräusch | Ein Steckernetzteil ist phasenverschoben | Überprüfen Sie die Phasenqualität des Steckerausgangs |
| B Falsche Spannungsversorgung | Stellen Sie sicher, dass das Laufband mit der richtigen Spannung versorgt wird | |
| Sicherheitsschlüssel | Ein fehlender Sicherheitsschlüssel | Legen Sie den Sicherheitsschlüssel in den dafür vorgesehenen Bereich |
| B Fehlerhafter Magnetsensor | Der Magnetsensor des Sicherheitsschlüssels klemmt. Reparieren oder ersetzen Sie den Magnetsensor. | |
| E01 und E13 – Kommunikationsfehler | A Kommunikationskabel defekt | Schließen Sie die Kommunikationskabel wieder an |
| B Beschädigtes Kommunikationskabel | Kommunikationskabel ersetzen | |
| C Kommunikationskabelverbindung fehlerhaft | Betroffene Kabel ersetzen | |
| D IC-Laufwerkkabel defekt | Ersetzen Sie das IC-Laufwerkkabel | |
| E02 - Motor geht aus | A Lose Motoranschlusskabel | Überprüfen Sie, ob die Kabelverbindungen fest sind, oder ersetzen Sie den Motor |
| B Motorsteuerplatine defekt | Ersetzen Sie das IC-Laufwerk | |
| C Externe Wechselspannung ist zu niedrig | Führen Sie eine Fehlersuche an der Stromversorgung durch, wo das Laufband angeschlossen ist | |
| E04 – Steigungsmotor blockiert | A Fehlerhafter Anschluss des Steigungsmotors | Überprüfen Sie, ob die Kabelverbindungen fest sind, oder ersetzen Sie den Motor |
| B Fehlerhafter Steigungsmotor | Steigungsmotor ersetzen | |
| C Fehlerhaftes IC-Laufwerk | Ersetzen Sie das IC-Laufwerk | |
| E05 & E10 – Überstromschutz | Ein Laufband überlastet | Drehen Sie den Motor von Hand und versuchen Sie es erneut, ohne Gefahr |
| B Übermäßige Reibung in Antriebsmotoren | Getriebekomponenten prüfen und warten | |
| C-Motoren beschädigt | Motor ersetzen | |
| D Motorsteuerung beschädigt | IC-Laufwerk ersetzen | |
| E06 - Motorfehler | A Motorkabelanschluss fehlerhaft | Maschinenlinie wieder anschließen |
| B Der Motor hat einen internen Kurzschluss | den Motor wechseln | |
| C Motor läuft im Leerlauf | Der Motorstrom ist zu niedrig. Tauschen Sie den Motor aus. |
| NEIN. | Teilenummer | Beschreibung |
|---|---|---|
| 8 | GN-GN-F-M5X10 | Kreuzschlitz M5X12 |
| 30 | E8-BS-PL-MOTORABDECKUNG | Motorabdeckung und Aufkleber (komplett) |
| 31A | Motorabdeckungs-Volantbaugruppe | |
| 31B | Motorabdeckungs-Volantbaugruppe | |
| 31C | Motorabdeckungs-Volantbaugruppe | |
| 32 | E8-BS-EL-POWERINLET | Stromanschluss und Schalter (inkl. Kabel, Sicherung, Schrauben und Halterung) |
| 33 | E8-BS-M-DC3CHP4600 | 3 Dauerleistungs-Motor (CHP) (DC) 4600 U/min |
| 34 | GN-GN-FSH-M8x12 | Innensechskant M8x12 |
| 35 | GN-GN-WS-8x2.1 | Federscheibe Φ8x2.1 |
| 36 | GN-GN-W-8x1.6 | Unterlegscheibe Φ8x1,6 |
| 37 | E8-BS-M-HALTERUNG | Motorhalterung |
| 38 | GN-GN-FSH-M8x16 | Innensechskantkopf M8x16 |
| 41 | GN-GN-FSH-M8x90 | Innensechskantkopf M8x90 |
| 42 | GN-GN-F-LCKNUTM8 | Sechskant-Sicherungsmutter M8 |
| 43 | E8.2-BS-M-STEIGUNG | Steigungsmotor (0-16%) |
| 44 | GN-GN-FHH-M10x45 | Sechskantkopf M10x45 |
| 45 | GN-GN-FSH-M10x65 | Innensechskantkopf M10x65 |
| 47 | GN-GN-F-LCKNUTM10 | Sechskant-Sicherungsmutter M10 |
| 48 | E10/E8.2-BS-EL-MCB | Motorsteuerplatine (MCB) 220 V |
| 49 | GN-GN-EL-POWER_TYPE_G | Stromzuleitungskabel mit 13A Typ G Stecker |
| 50 | E8-BS-M-BELT | Antriebsriemen |
| 51 | E8-BS-ASS-ROLLER-FRONT | Vordere Rollenbaugruppe |
| 52 | E8-BS-ASS-ROLLER-HINTEN | Hintere Rollenbaugruppe |
| 54 | GN-GN-FSH-M8x65 | Innensechskantkopf M8x65 |
| 55 | E8-BS-PL-RAIL-R | Fußreling rechts |
| 56 | E8-BS-PL-RAIL-L | Fußreling links |
| 57 | E8-BS-COM-RUNBELT | Laufgürtel |
| 58 | E8-BS-COM-RUNBOARD | Trittbrett |
| 59 | GN-GN-FCS-M8x25 | Senkschraube M8x25 (Kreuzschlitz) |
| 60 | E8.2-BS-PL-KISSENBODEN | Trittbrettpolster Anti-Schock |
| 61 | E8-BS-PL-RAIL-FIX | Fußschienenbefestigung |
| 62 | GN-BS-PL-PAD1 | Absorptionskissen |
| 63 | E8.2-BS-PL-KISSENEINLAGE | Kissen-Anti-Schock-Einlage |
| 64 | GN-GN-FSH-M8x60 | Innensechskantkopf M8x60 |
| 65 | E8.2-BS-COM-FRAME | Rahmen - Haupt |
| 66 | E8-BS-PL-END-CAP-R | Endkappe - Rechts |
| 67 | E8-BS-PL-END-CAP-L | Endkappe - Links |
| 68 | GN-GN-FCS-M8x35 | Senkschraube M8x35 (Kreuzschlitz) |
| 69 | E8-BS-COM-RAD-VORNE | Vorderrad |
| 70 | GN-GN-FBH-M8x45 | Linsenkopf mit Innensechskant M8x45 |
| 73 | GN-GN-F-LCKNUTM8 | Sechskant-Sicherungsmutter M8 |
| 74 | GN-GN-FBH-M8x45 | Linsenkopf mit Innensechskant M8x45 |
| 76 | E8-BS-COM-RAD-HINTEN | Hinterrad |
| 77 | GN-BS-PL-PAD2 | Gummiunterlage |
| 78 | E8-BS-COM-LEVEL | Stellfuß |
| 79 | E8-BS-COM-TRANS-LEAVER | Transportabgänger |
| 80 | E8-BS-COM-TRANS-WHEEL | Transportrad |
| 81 | GN-GN-FSH-M10x55 | Innensechskantkopf M10x55 |
| 83 | E8-BS-COM-TRANS-LEAVER-SPR | Transporthebelfeder |
| 85 | E8-BS-F-TRANS-RADWELLE | Transportradwelle M8 |
| 86 | E8-BS-F-TRANS-RAD-SICHERUNGSRING | Transportrad Sicherungsring (Ring-Typ B) M8 |
| 87 | E8-BS-COM-GASSTRUT | Gasdruckfeder |
| 88 | GN-GN-FHH-M8x35 | Sechskantkopf M8x35 |
| 91 | GN-GN-FSH-M8X50 | Innensechskantkopf M8X50 |
| 93 | E8-BS-COM-RAHMEN-NEIGUNG | Rahmen - Neigung |
| 123 | E8-BS-PL-LEGL | Beinschutz links |
| 124 | E8-BS-PL-LEGR | Beinschutz rechts |
| 125 | GN-GN-F-ST4.2x13 | Schraube ST4.2x13 (selbstschneidend) |
| 158 | E8-BS-FR-POST-L | Pfosten / Ständer - Links |
| 161 | E8-BS-FR-POST-R | Pfosten / Ständer - rechts |
| 163 | E8.2-BS-CB-COMM | Kabel (Pfosten / Stehend) (Kommunikation) (NPE78859) |
| 164 | GN-GN-FSH-M10x45 | Innensechskantkopf M10x45 |
| 166 | GN-GN-W-10x2 | Unterlegscheibe Φ10X2 |
| 167 | GN-GN-FSH-M10x30 | Innensechskantkopf M10x30 |
| 169 | E8-BS-FR-RAHMEN-KONSOLE | Rahmen - Konsole |
| 182 | GN-GN-FBH-M8x16 | Linsenkopf mit Innensechskant M8x16 |
| 183 | GN-GN-W-8x1.6 | Unterlegscheibe Φ8x1,6 |
| 187 | GN-GN-FBH-M10x20 | Linsenkopf mit Innensechskant M10x30 |
| 189 | GN-GN-W-10x2 | Unterlegscheibe Φ10X2 |
| 210 | E8-SC-PL-BILDSCHIRM-FRONT | Bildschirmabdeckung - vorne |
| 210A | E8.2-SC-ST-PORT-NPE78857 | Hafenaufkleber (NPE78857) |
| 210B | E8.2-SC-ST-PORT-NPE78858 | Hafenaufkleber (NPE78858) |
| 211C | E8.2-SC-ASS-NPE78857 | V6C-UK / E8s Bildschirm [neu] [NPE78857] |
| 211T | E8.2-SC-ASS-NPE78858 | V6T-UK / E8ix Bildschirm [neu] [NPE78858] |
| 213 | GN-SC-COM-LAUTSPRECHER | Lautsprecher (8 Ohm 5 W) |
| 215 | E8-SC-PL-BILDSCHIRM-HINTEN | Bildschirmabdeckung - Rückseite |
| 219 | E10/E8-SC-EL-FAN | Bildschirmlüfter (7015) |
| 225 | E8-CS-PL-ABDECKUNG-TOP | Konsolenabdeckung - oben |
| 226 | E10/E8.2-CS-EL-PCB-TASTE | Steuertasten-Platine (NPE78859 und NPE78850) |
| 226er | E8-SC-ST-PCB-TASTE | Aufkleber für Bedientasten (NPE78859) |
| 228 | E8-CS-PL-CUP-L | Getränkehalter - Links |
| 229 | E8-CS-PL-CUP-R | Getränkehalter - Rechts |
| 231 | E8-CS-PL-ABDECKUNG-UNTEN | Konsolenabdeckung - unten |
| 233 | E8-CS-PL-BILDSCHIRMABDECKUNG | V6 / E8 Bildschirmhalterung, hintere Abdeckung |
| 234 | GN-GN-F-ST4.2x13 | Schraube ST4.2x13 (selbstschneidend) |
| 239 | E8-CS-PL-ARM-L | Konsolenarm - Links |
| 241 | E8-CS-PL-ARM-R | Konsolenarm - Rechts |
| 243 | E8-CS-COM-KEY | Sicherheitsschlüssel |
| 244 | E8-CS-COM-BILDSCHIRMHALTERUNG | Bildschirmhalterung |
| A1 | E8.2-CS-CB-HRM-KEY | Kabel (Konsole) (Herzfrequenz + Sicherheitsschlüssel) (NPE78859) |
| A2 | E8.2-SC-CB-HRM-KEY | Kabel (Bildschirm) (Herzfrequenz + Sicherheitsschlüssel) (NPE78858 + NPE78857) |
| B1 | E8.2-CS-CB-COMM | Kabel (Konsole) (Kommunikation) (NPE78859) |
| B2 | E8.2-SC-CB-COMM | Kabel (Schirm) (Kommunikation) (NPE78858 + NPE78857) |
| C1 | E8.2-CS-CB-PCB | Kabel (Konsole) (Steuerplatine) (NPE78859) |
| C2 | E8.2-SC-CB-PCB | Kabel (Schirm) (Steuerplatine) (NPE78858 + NPE78857) |
| D1 | E8.2-CS-CB-ERDE | Kabel (Konsole) (Erdungskabel von der Schirmplatine) (NPE78859) |
| D2 | E8.2-SC-CB-ERDE | Kabel (Schirm) (Erdungskabel von Schirmplatine) (NPE78858 + NPE78857) |
Benötigen Sie Hilfe? Starten Sie Ihre Supportanfrage online und wir verbinden Sie mit dem Support-Team.
