Diese Anleitung führt Sie durch die Montage eines FTMS + Audio Bluetooth V3-Moduls für NoblePro Elite E8.0 Serie Laufbänder.

Diese Module sind FTMS-kompatibel, um die Verbindung zu virtuellen Laufsensoren, das Senden von Daten an BLE HRM und Bluetooth-Audioeingang zu ermöglichen.

Weitere Informationen zu den Fähigkeiten des FTMS + Audio Bluetooth V3-Moduls finden Sie hier mehr ausführliche Anleitung

Was brauche ich:

  • FTMS + Audio Bluetooth V3-Modulpaket für E8.0
    • 1 x weißes Kabel mit blauen Steckern
    • 2 x Überspringer (rote Clips)
    • 1 x schwarzes Bluetooth-Modul
  • Schraubendreher

Wenn Sie Videounterstützung benötigen, sehen Sie sich bitte das Video unten an.

Bereiten Sie das neue Modul vor

Schritt 1: Verbinden Sie das weiße Kabel des Lieferanten mit den blauen Enden mit dem blauen Anschluss am FTMS-Modul.

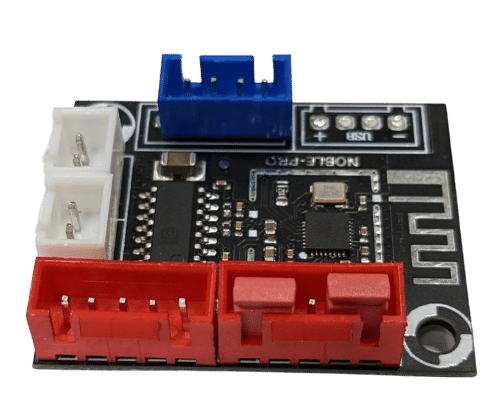

Schritt 2: Installieren Sie zwei Überbrückungen an den roten Anschlüssen wie unten gezeigt:

Einbau des neuen Moduls

Schritt 3: Lösen Sie die 7 Schrauben von der Rückseite des Bildschirms.

Schritt 4: Die Rückseite des Bildschirms wird ebenfalls mit einem schwarz/roten Kabel befestigt, das vom Motherboard in einen roten Clip zum Lüfter führt. Bitte lösen Sie diese aus der Hauptplatine

Schritt 5: Legen Sie die Rückseite des Bildschirms vorerst zur Seite.

Schritt 5: Suchen Sie das alte Bluetooth-Modul, das auf die Rückseite des Bildschirms geschraubt ist. Dieses sieht dem neuen Bluetooth-Modul ähnlich, ist aber hellgrün oder rot.

Schritt 6: Entfernen Sie alle am alten Modul angeschlossenen Kabel und schrauben Sie es ab.

Schritt 7: Verwenden Sie die Schraube des alten Moduls und befestigen Sie das neue Modul an der Rückseite des Bildschirms.

Schritt 8: Entfernen Sie die weißen Kabel von den Lautsprechern, die zum alten Audiomodul gehen, und verbinden Sie sie mit den weißen Anschlüssen am neuen Modul.

Schritt 9: Verbinden Sie das andere Ende des weißen Kabels mit den blauen Steckern des neuen Moduls mit dem blauen Stecker auf der Hauptplatine, an dem das alte Modul angeschlossen war.

Abschließen

Schritt 10: Verbinden Sie den hinteren/roten Lüfteranschluss wieder mit dem Motherboard aus Schritt 4.

Schritt 11: Schließen Sie den Bildschirm und befestigen Sie die 7 Schrauben aus Schritt 3.

Schritt 12: Aktualisieren Sie die Firmware – Führung

Schritt 13: Verbinden Sie sich mit Ihrem Laufband – Führung
